OKAPOVÝ SYSTÉM

Systém pro domácnost - KASKADA

Žlaby KASKADA jsou vyrobeny z vysoce kvalitní oboustranně potažené oceli, která je odolná, estetická, odolná vůči vyblednutí a odolná.

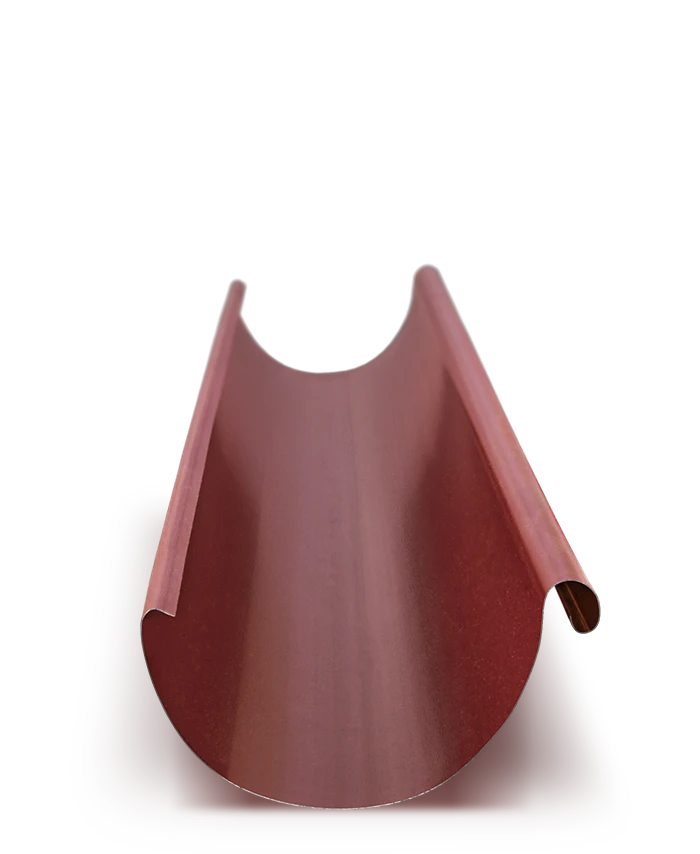

Okap

Toto je nejdůležitější prvek systému Kaskada. Náš žlab je hluboký, díky čemuž může snadno odtékat vodu ze sklonu střechy na Vámi určené místo. Žlab Kaskada je namontován na tzv "Click".

Surovina: Granite®Rain ArcelorMittal

Velikost: 3 mb i 4 mb, ø 125 mm i ø 150 mm

Balení: 5 ks / zabalené do fóliového pouzdra

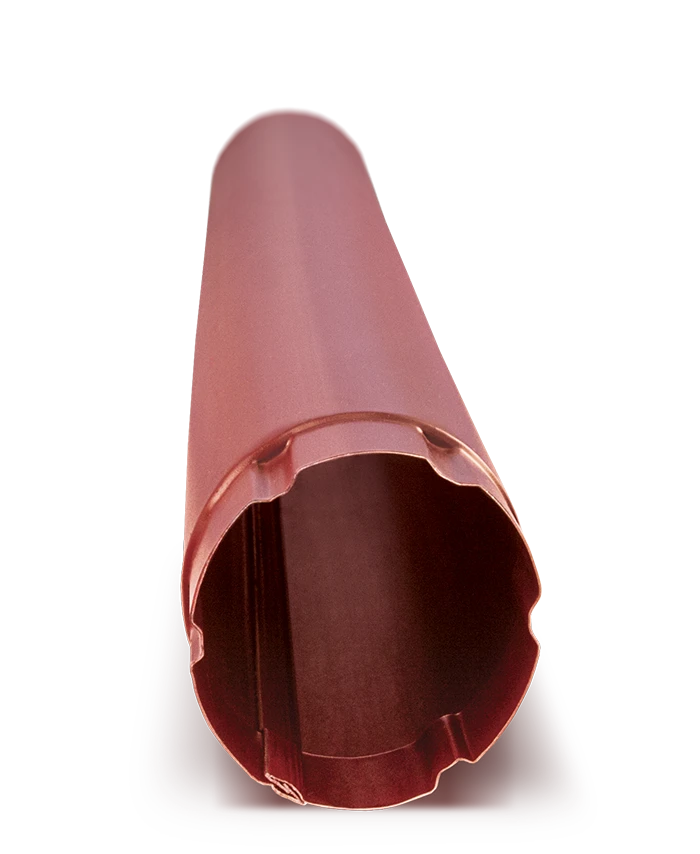

Svod

Druhý nejdůležitější prvek systému Kaskada. Odtoková trubka vypouští vodu ze žlabu. Připojuje se k odtokovému trychtýři nebo lokti. Naše trubky jsou zakončeny speciálně profilovaným zúžením, díky kterému se spojují přímo bez nutnosti montáže. To snižuje náklady na systém.

Surovina: Granite®Rain ArcelorMittal

Velikost: 1 mb, 3 mb i 4 mb, výstupní průřez ø 100 mm

Balení: 1 ks / zabalené do fóliového pouzdra

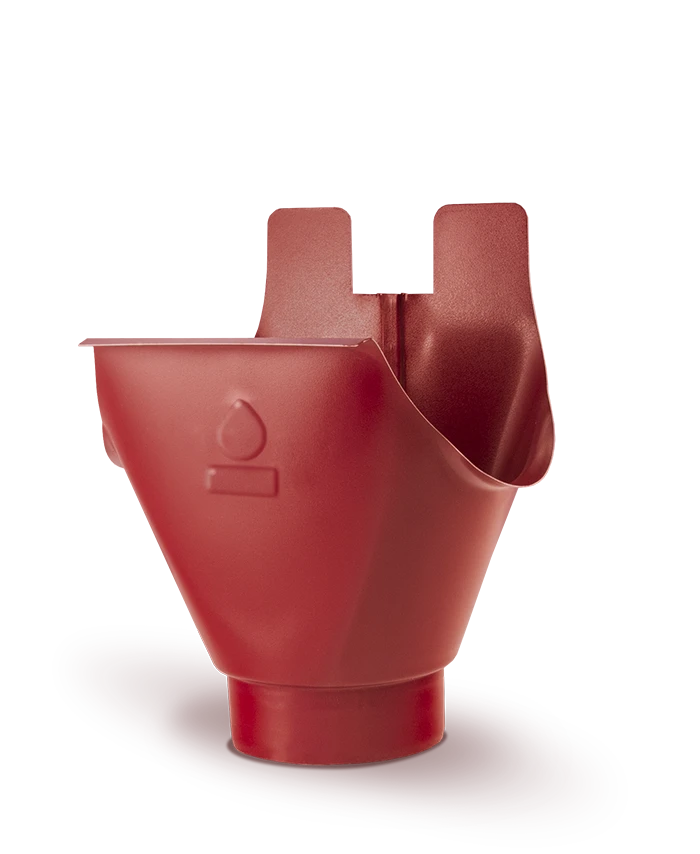

Vypouštěcí nálevka

Úkolem nálevky je účinné odvádění vody z okapu do svodového potrubí. Je vyroben z jednoho prvku, díky kterému je šev na zadní straně nálevky a po instalaci je neviditelný.

Surovina: Granite®Rain ArcelorMittal

Velikost: ø 125 mm a ø 150 mm, výstupní průřez ø 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

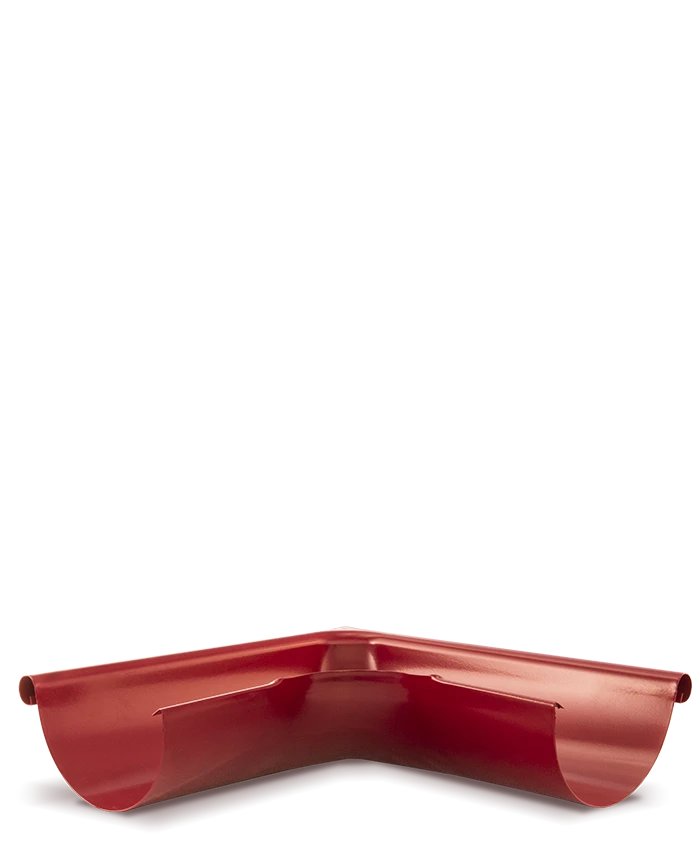

90 ° roh

Vnitřní a vnější roh slouží k propojení žlabů v rozích domu. Stejně jako samotná okapová žlaby, i rohy Kaskády se spojily do tzv "Click". Používáme spárové spoje s těsněním v rohu a spárové spáry.

Surovina: Granite®Rain ArcelorMittal

Velikost: úhel 90° / ø 125 mm i ø 150 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

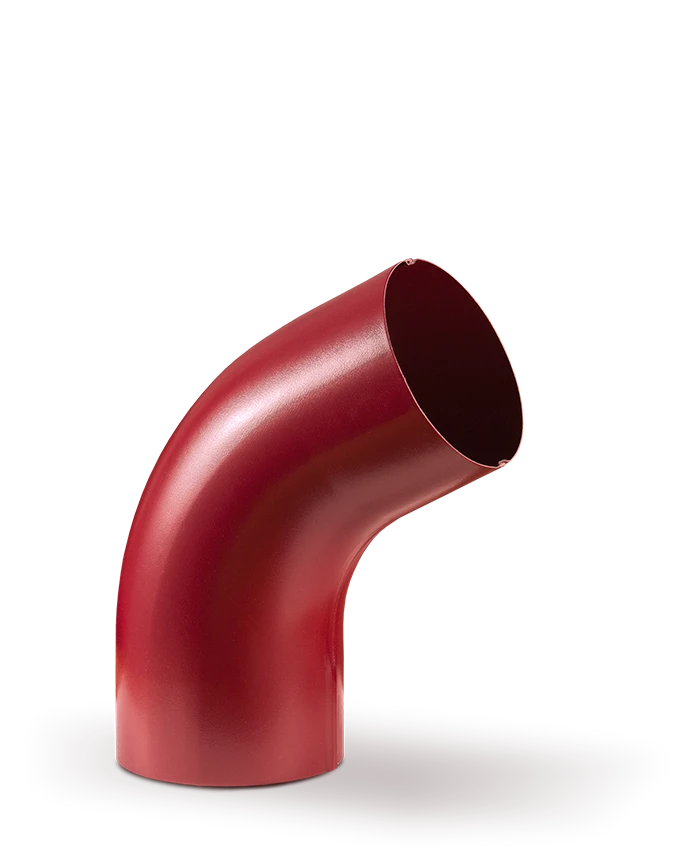

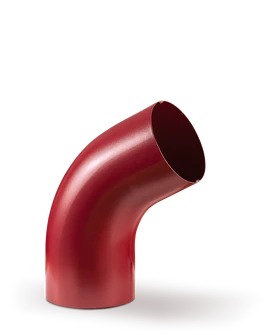

60 ° ohyb

Prvek spojující nálevku se svodem. Koleno také pomáhá přizpůsobit systém Kaskada dokonce i nejúžasnějšímu tvaru domu.

Surovina: Granite®Rain ArcelorMittal

Velikost: kąt 60° / ø 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

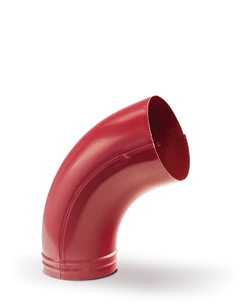

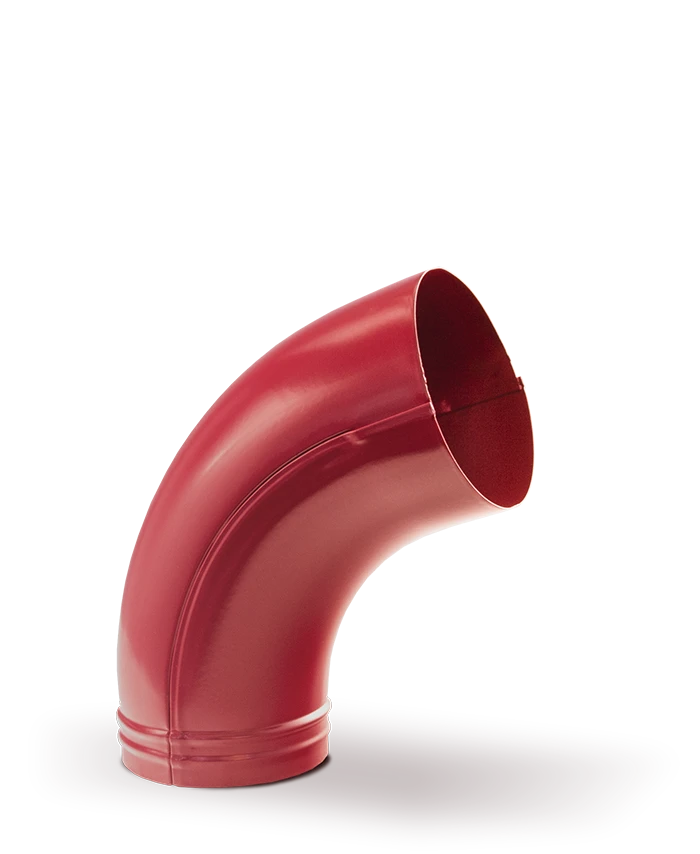

60 ° výtokový loket

Toto je poslední článek v systému okapových žlabů. Ve spojení s odtokovou trubkou vypouští vodu mimo budovu. Charakteristická dvojitá žebra na konci kolena snižují rychlost odtoku vody.

Surovina: Granite®Rain ArcelorMittal

Velikost: úhel 60° / ø 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

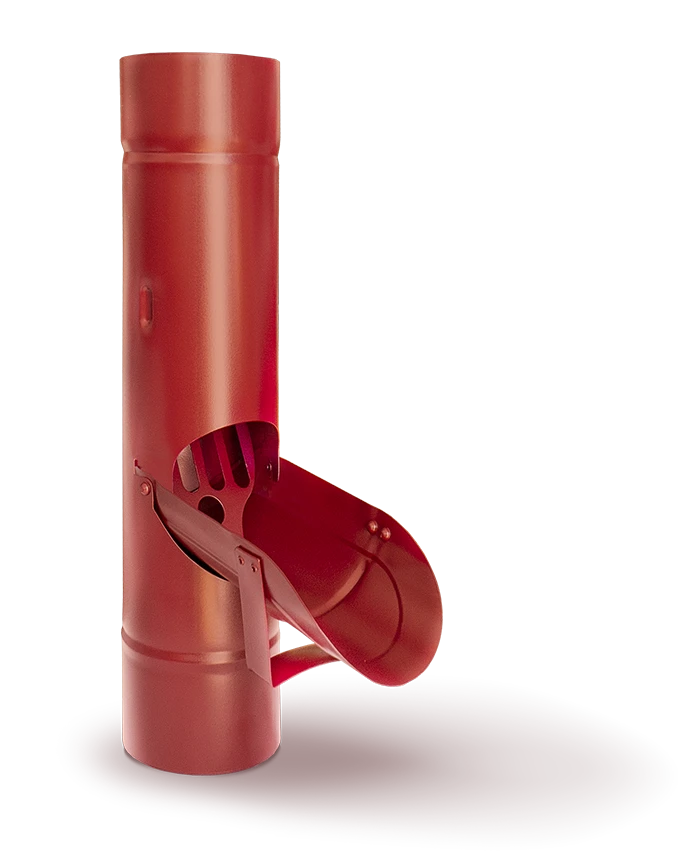

Lapač dešťové vody

Je namontován ve svodovém potrubí a je určen k nasměrování dešťové vody, pokud otevřeme klapku, do nádrže.

Surovina: Galvanizovaná ocel s práškovým nástřikem

Velikost: ø 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

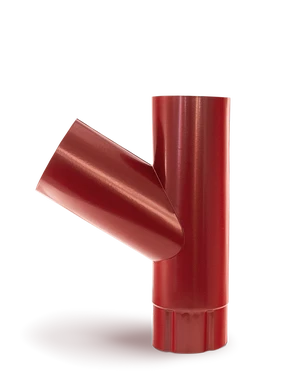

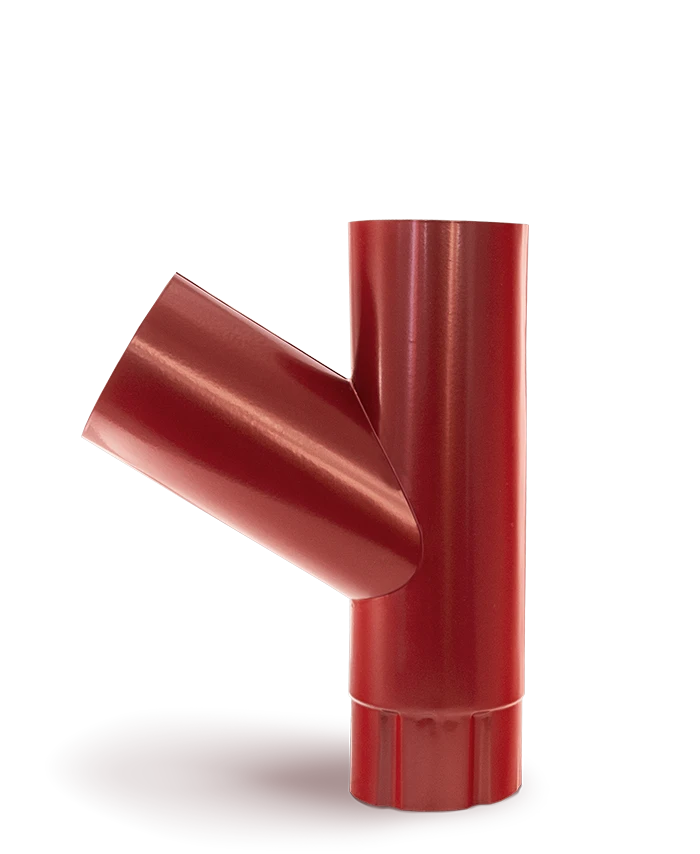

60 ° tričko

Umožňuje spojit dvě sestupné trubky do jedné.

Surovina: Granite®Rain ArcelorMittal

Velikost: úhel 60° / ø 100 mm / 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

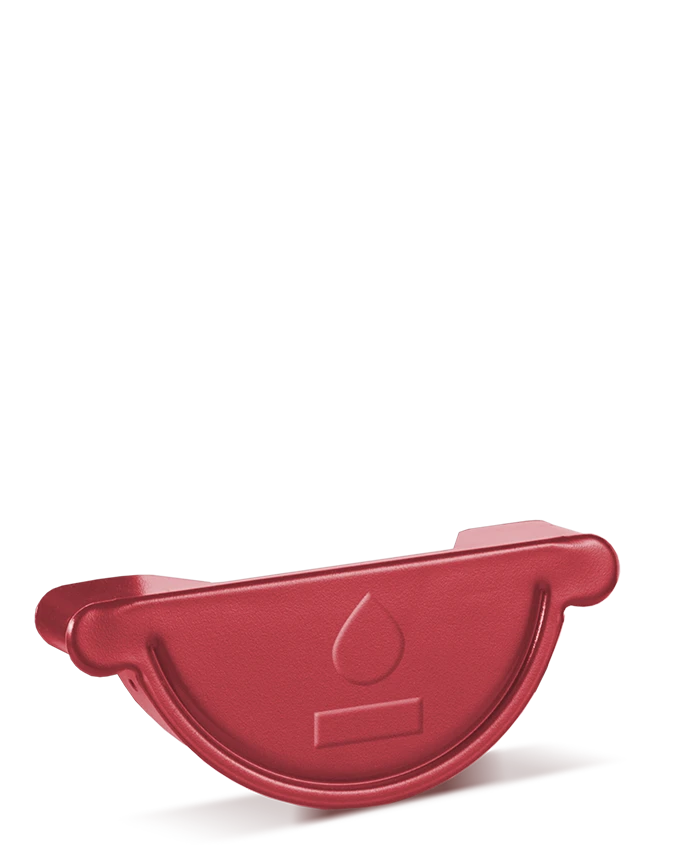

Okapové dno

Univerzální odtokový žlab je umístěn na pravém nebo levém konci.

Surovina: Granite®Rain ArcelorMittal

Velikost: ø 125 mm i ø 150 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

Rukojeť krokve

Upevnění k krokvím nebo latěm, pokud vzhledem ke střešní konstrukci není možné použít tupou rukojeť přišroubovanou k přední desce.

Surovina: pozinkovaná a práškově lakovaná plochá tyč v barvě systému plus gumové těsnění

Velikost: ø 125 mm i ø 150 mm

Balení: lepenkové obaly

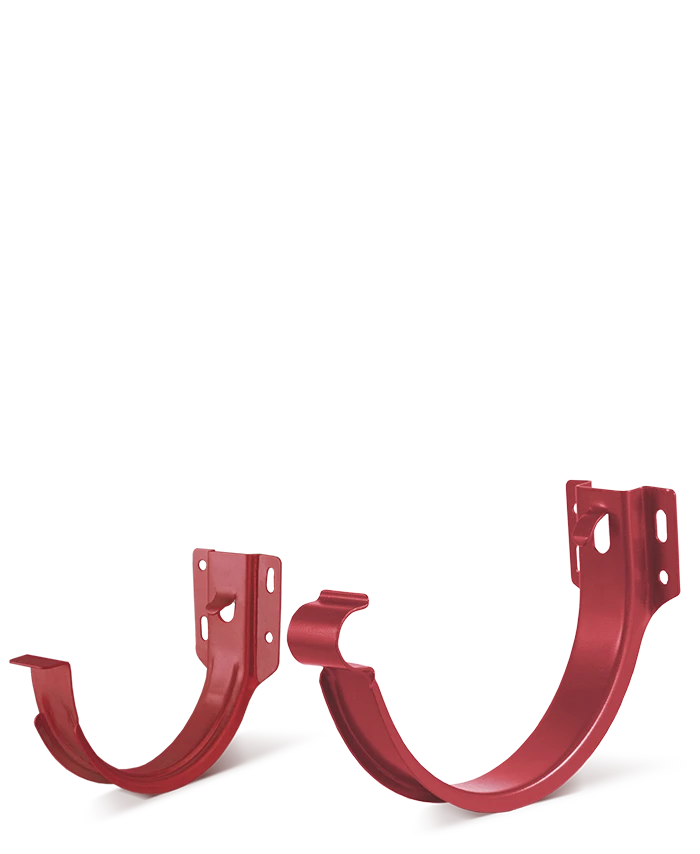

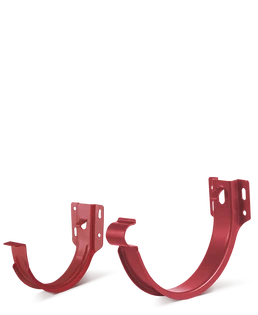

Okapová rukojeť stisknutá

Podpěrný prvek žlabu je připevněn k přední desce. Úchytka Ø 125 mm je vyztužena žebry zvyšujícími tuhost. Na druhé straně má držadlo ø 150 mm vrstvu, díky níž lze žlaby vyměnit i při nainstalované střešní krytině.

Surovina: galvanizovaná ocel s práškovým nástřikem

Velikost: ø 125 mm i ø 150 mm

Balení: zabalené do krabiového pouzdra plus lepenkové krabice

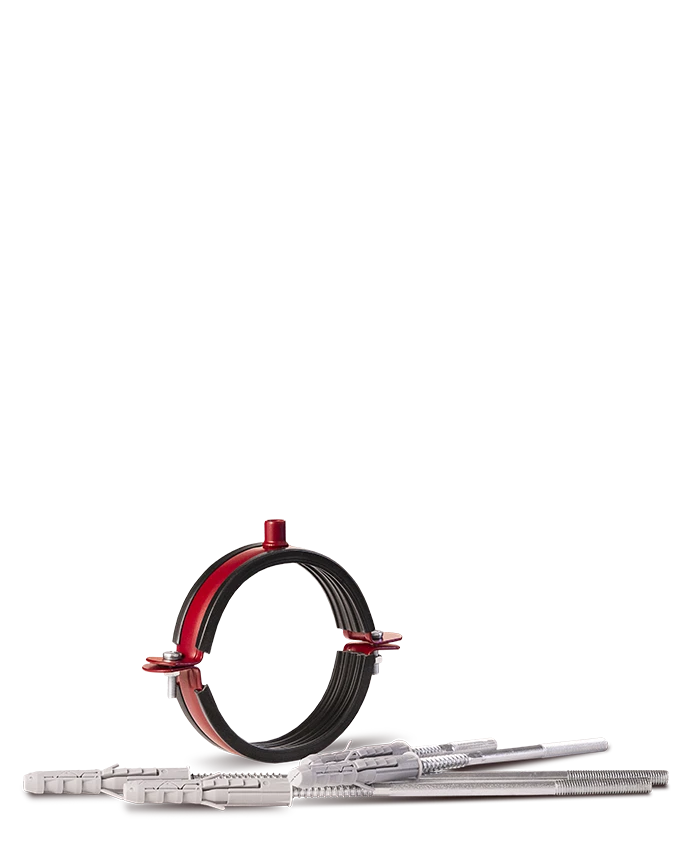

Svorka, límec a hmoždinka

Prvek systému Kaskada odpovědný za údržbu svodového potrubí. Svorka Kaskada má speciální nýtové matice se zarážkou, která umožňuje rychlou a snadnou instalaci hmoždinky na zeď. Uvnitř svorky je pryžové těsnění chránící trubku proti sklouznutí a poškrábání. Svorka z plechu o tloušťce 1,25 mm. Límec stabilizuje hmoždinku v izolačním odpadu budovy.

Surovina: galvanizovaná ocel s práškovým nástřikem

Velikost: ø 100 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice

Bradavka

Spojuje dva žlaby nebo žlaby s rohem. Konektor podporuje systém „click“ a díky použití gumového těsnění je spojení 100% nepropustné. Vyrobeno z plechu o tloušťce 0,7 mm a 1,0 mm.

Surovina: pozinkovaný ocelový plech s práškovým nástřikem a gumovým těsněním

Velikost: ø 125 mm i ø 150 mm

Balení: zabalené do fóliového pouzdra plus lepenkové krabice
